Dağ Kızağı Ray Montajı: Temel, Taşıyıcı ve Hat Kontrol Süreci

Dağ kızağı ray montajı, sahaya getirilen ray parçalarının taşıyıcıların üzerine yerleştirilmesinden ibaret değildir. Temel aplikasyonundan ray birleşimlerine, taşıyıcı kotlarından parkur geometrisine kadar her aşama birbiriyle bağlantılıdır. Hattın herhangi bir noktasındaki ölçüm veya uygulama hatası; sürüş konforunu, tekerlek-ray temasını, frenleme bölgelerini, parça aşınmasını ve bakım ihtiyacını etkileyebilir.

Bu nedenle ray montajı, onaylı uygulama projesine göre ilerleyen ve her aşaması ölçülerek kayıt altına alınan kontrollü bir mühendislik sürecidir. Kullanılacak temel tipi, taşıyıcı aralığı, bağlantı yöntemi ve montaj toleransları ise her proje için aynı değildir. Bu değerler; arazinin zemin yapısına, parkur geometrisine, sistem tasarımına ve üretici dokümanlarına göre belirlenmelidir.

Dağ kızağı projesinin arazi değerlendirmesinden devreye almaya kadar olan genel aşamalarını öğrenmek için dağ kızağı kurulumu rehberini inceleyebilirsiniz.

Dağ Kızağı Ray Montajı Neden Kritik Bir Süreçtir?

Dağ kızağı parkurunda ray sistemi, aracın takip edeceği güzergâhı fiziksel olarak belirler. Düz bölümler, virajlar, eğim geçişleri, frenleme alanları ve istasyon bağlantıları tasarlanan hat geometrisinin parçalarıdır. Bu geometrinin sahaya doğru aktarılabilmesi için temel, taşıyıcı ve ray elemanlarının birlikte değerlendirilmesi gerekir.

Örneğin bir taşıyıcının projedeki konumundan sapması yalnızca o noktayı etkilemez. Sapma, sonraki ray parçalarında zorlanmaya ve hattın doğal geometrisinin bozulmasına neden olabilir. Benzer şekilde ray birleşimindeki seviye farkı, araç geçişinde titreşim veya darbe oluşturabilir. Küçük görünen farklılıklar parkur boyunca biriktiğinde daha belirgin bir probleme dönüşebilir.

Bu sebeple profesyonel ray montajında temel yaklaşım şudur:

• Önce güzergâh ve referans noktaları doğrulanır.
• Temeller proje koordinatlarına göre uygulanır.
• Taşıyıcılar ölçüm yapılarak konumlandırılır.
• Ray parçaları geçici olarak hizalanır.
• Hat geometrisi bütün olarak kontrol edilir.
• Bağlantılar onaylı yönteme göre tamamlanır.
• Sistem, test ve kabul programından geçirilir.

Parkurun genel geometrisi ve güzergâh planlaması hakkında daha ayrıntılı bilgi için dağ kızak pisti tasarımı içeriğine göz atabilirsiniz.

Montajdan Önce Hangi Veriler Hazır Olmalıdır?

Ray montajına başlamadan önce saha ekibinin yalnızca ray çizimlerine sahip olması yeterli değildir. Uygulama projesinin zemin, temel, taşıyıcı, mekanik bağlantı ve hat geometrisiyle birlikte ele alınması gerekir.

Montaj öncesinde genellikle şu doküman ve veriler kontrol edilir:

• Güncel topografik ölçüm
• Zemin etüdü ve geoteknik değerlendirme
• Onaylı güzergâh planı
• Boyuna profil ve enkesitler
• Temel aplikasyon planı
• Taşıyıcı yerleşim çizimleri
• Ankraj ve bağlantı detayları
• Ray parçası numaralandırma planı
• Montaj sırası ve kaldırma planı
• Kaynaklı veya cıvatalı bağlantı prosedürleri
• Kalite kontrol ve test planı
• İş sağlığı ve güvenliği uygulama planı

Sahadaki güncel koşullar projede kullanılan verilerle uyuşmuyorsa montaja doğrudan devam edilmemelidir. Heyelan izi, yüzey suyu, dolgu zemin, yeni açılmış servis yolu veya farklı kot gibi değişiklikler ilgili proje disiplinleri tarafından yeniden değerlendirilmelidir.

1. Güzergâh Aplikasyonu ve Referans Noktalarının Oluşturulması

Montajın ilk saha adımı, projedeki hattın arazi üzerine aktarılmasıdır. Parkur merkez hattı, taşıyıcı eksenleri, temel noktaları ve kritik kotlar ölçüm ekipmanları kullanılarak işaretlenir.

Bu aşamada yalnızca başlangıç ve bitiş noktalarının belirlenmesi yeterli değildir. Viraj girişleri, eğim geçişleri, fren bölgeleri, istasyon yaklaşımı ve varsa yukarı taşıma hattı gibi kritik noktalar ayrıca kontrol edilir.

Saha içinde sabit ve korunabilir referans noktaları oluşturulması önemlidir. İnşaat faaliyetleri sırasında bazı işaretler kaybolabileceği için ölçümlerin gerektiğinde yeniden kurulabileceği bir referans ağı hazırlanır. Böylece temel imalatından ray hizalamasına kadar bütün ekipler aynı koordinat ve kot sistemini kullanır.

Aplikasyon sırasında karşılaşılan önemli bir uyumsuzluk, taşıyıcıların sahada rastgele kaydırılmasıyla çözülmemelidir. Güzergâh değişikliği gerekiyorsa bunun hat geometrisi, hız planı, açıklıklar ve diğer sistem bileşenleri üzerindeki etkisi mühendislik açısından yeniden değerlendirilmelidir.

2. Dağ Kızağı Temellerinin Hazırlanması

Dağ kızağı temelleri, taşıyıcı sistemden gelen yükleri zemine aktaran ana yapı elemanlarıdır. Temel tipi ve boyutları yalnızca parkurun uzunluğuna göre belirlenmez. Zemin taşıma kapasitesi, topoğrafya, taşıyıcı yüksekliği, çevresel etkiler ve projedeki yük kombinasyonları birlikte değerlendirilir.

Projeye göre tekil betonarme temeller, betonarme kaideler veya farklı geoteknik çözümler kullanılabilir. Hangi yöntemin uygulanacağı yetkili mühendislik hesabı sonucunda belirlenmelidir.

Temel aplikasyonunun kontrolü

Kazıya başlamadan önce her temel noktasının ekseni ve kotu yeniden kontrol edilir. Özellikle virajlarda ve eğim geçişlerinde taşıyıcı konumları hat geometrisi açısından daha hassas olabilir.

Zemin ve kazı tabanının değerlendirilmesi

Kazı tamamlandıktan sonra uygulamadaki zemin koşullarının projede öngörülen verilerle uyumu incelenir. Gevşek dolgu, su birikmesi veya beklenmeyen zemin tabakaları görülürse beton dökümünden önce gerekli teknik değerlendirme yapılır.

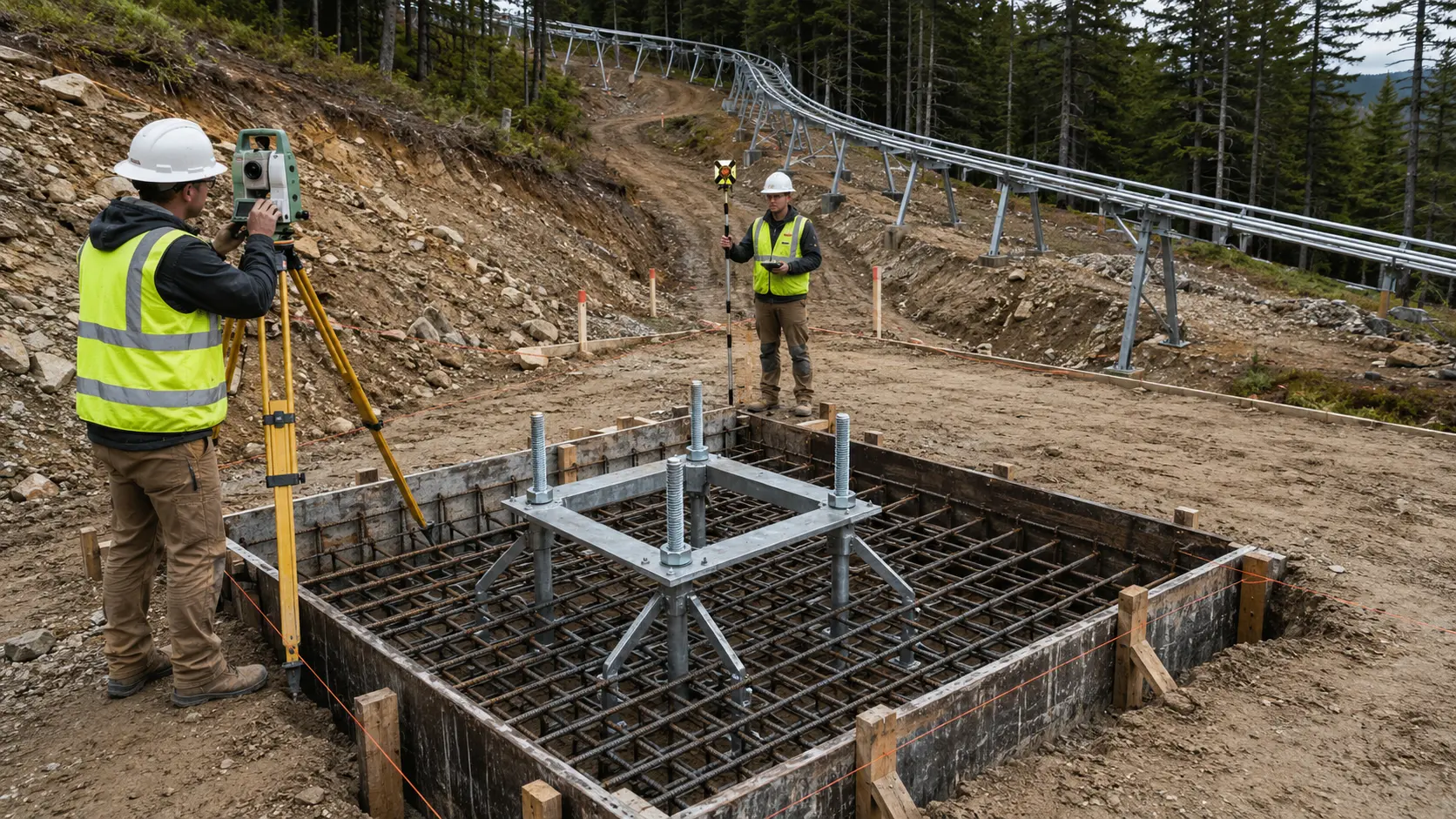

Donatı, kalıp ve ankraj yerleşimi

Temel içindeki donatı ve ankraj elemanları onaylı çizimlere göre hazırlanır. Ankrajların konumunu korumak için uygun şablonlar kullanılabilir. Bu şablonlar beton dökümü sırasında ankrajların eksen, aralık ve düşey konumunun değişmesini önlemeye yardımcı olur.

Beton dökümü ve kür süreci

Beton dökümünden önce kalıp, donatı, ankraj, kot ve temizlik kontrolleri tamamlanır. Betonun gerekli dayanım seviyesine ulaşması beklenmeden taşıyıcı montajına başlanması, temel ve bağlantılar üzerinde istenmeyen etkilere yol açabilir. Bekleme süresi ve kabul kriterleri proje şartnamesi ile beton teknolojisi gerekliliklerine göre belirlenmelidir.

Drenaj ve yüzey suyu yönetimi

Dağlık ve eğimli arazilerde yalnızca taşıma kapasitesi değil, temel çevresindeki su hareketi de önemlidir. Yüzey suyunun temel çevresinde birikmesi, zeminin zaman içinde aşınmasına veya boşalmasına neden olabilir. Bu nedenle drenaj kanalları, şev koruması ve erozyon önlemleri ray montajından ayrı düşünülmemelidir.

3. Taşıyıcı Konstrüksiyonların Montajı

Temeller kabul edildikten sonra sıra taşıyıcı sistemin kurulmasına gelir. Taşıyıcılar ray hattını tasarlanan yükseklik ve geometride tutar. Her taşıyıcının proje üzerindeki numarası, yönü ve konumu montaj öncesinde doğrulanmalıdır.

Taşıyıcı montajında başlıca kontrol noktaları şunlardır:

• Temel ve taşıyıcı numarasının eşleşmesi
• Taban plakası ile ankrajların uyumu
• Taşıyıcının yatay konumu
• Düşeylik kontrolü
• Üst bağlantı kotu
• Hatta göre yönelimi
• Geçici stabilite ve destekleme
• Cıvatalı veya kaynaklı bağlantıların uygunluğu
• Korozyon korumasının devamlılığı

Taşıyıcıyı doğru kota getirmek amacıyla kullanılacak ayar plakaları, şimler, grout uygulaması veya ayarlanabilir bağlantılar yalnızca projede tanımlanan yöntemle kullanılmalıdır. Sahada bulunan rastgele metal parçalarla yapılan ayarlamalar, yük aktarımını ve bağlantı davranışını belirsiz hâle getirebilir.

Cıvatalı birleşimlerde cıvata sınıfı, sıkma yöntemi ve tork değerleri proje dokümanına göre uygulanmalıdır. Kaynaklı birleşimlerde ise onaylı kaynak prosedürü, uygun sarf malzemesi ve yetkin personel gereklidir. Montaj sonrasında zarar gören galvaniz, boya veya diğer koruyucu kaplamalar da belirlenen tamir prosedürüne göre yenilenmelidir.

Dağ kızağı aracının rayla etkileşimi ve sistem bileşenleri hakkında bilgi almak için Alp Coaster teknik özellikler sayfasını inceleyebilirsiniz.

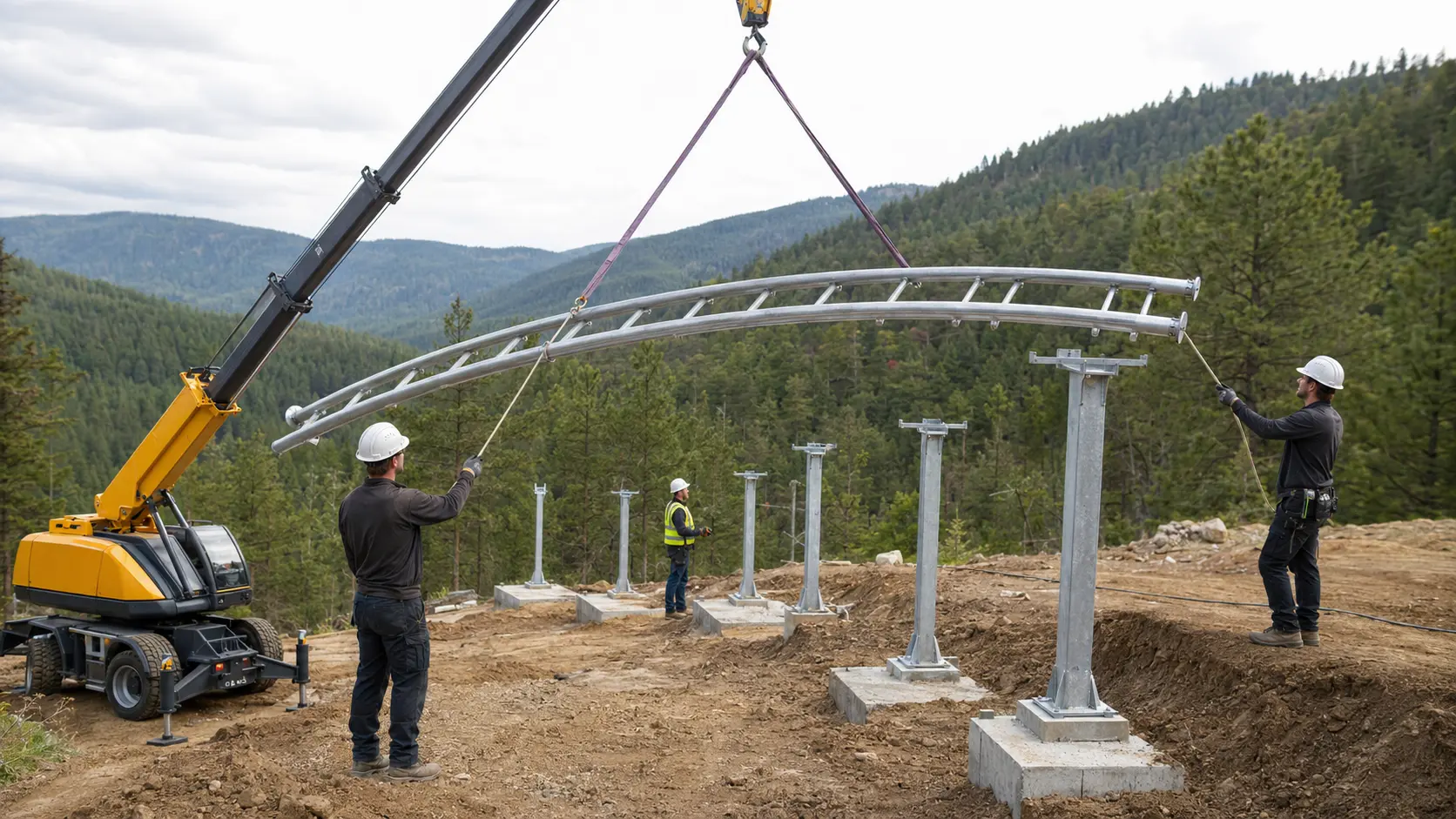

4. Ray Parçalarının Sahaya Alınması ve Yerleştirilmesi

Ray parçaları üretim ve sevkiyat planına göre numaralandırılmış şekilde sahaya getirilmelidir. Parça numaralarının montaj çizimleriyle eşleşmesi, yanlış bir bölümün hatta yerleştirilmesini önler.

İndirme ve kaldırma işlemlerinde parçaların tasarlanmamış noktalardan bağlanması, sürüklenmesi veya kontrolsüz şekilde desteklenmesi geometrik bozulmaya neden olabilir. Bu nedenle kaldırma noktaları, sapan yerleşimi ve geçici depolama yöntemi montaj planına uygun olmalıdır.

Ray parçaları genellikle belirlenen montaj sırasına göre taşıyıcıların üzerine alınır ve ilk aşamada geçici olarak sabitlenir. Bütün bağlantıları hemen nihai duruma getirmek yerine, komşu parçalarla geometri kontrolü yapılmasına izin veren kontrollü bir ilerleme yöntemi uygulanır.

Bu süreçte rayın yalnızca yukarıdan düzgün görünmesi yeterli değildir. Üç boyutlu hat geometrisinin tamamı ölçülmelidir.

5. Ray Hizalamasında Kontrol Edilen Ölçüler

Dağ kızağı ray hizalaması; plan, profil ve kesit bilgilerinin aynı anda kontrol edilmesini gerektirir. Projenin sistem yapısına göre kontrol edilen başlıca değerler şunlardır:

• Ray merkez hattının yatay koordinatı
• Rayın boyuna kotu
• İniş ve çıkış eğimleri
• Viraj yarıçapları
• Geçiş eğrileri
• Raylar veya çalışma yüzeyleri arasındaki açıklık
• Kesit eğimi ve yönelimi
• Birleşim noktalarındaki seviye farkı
• Birleşim boşluğu
• Taşıyıcılar üzerindeki bağlantı konumu
• Araç ve çevre elemanları arasındaki güvenli açıklıklar

Ölçümlerde total station, lazerli ölçüm ekipmanları, mastarlar ve projeye özel kontrol aparatları kullanılabilir. Kullanılacak yöntem, ölçülmesi gereken toleransa ve saha şartlarına göre belirlenir.

Virajlarda yalnızca yarıçapın doğru olması yeterli değildir. Viraja giriş ve çıkış geçişlerinin de tasarlanan geometriyi takip etmesi gerekir. Ani yön veya eğim değişiklikleri araç hareketinde istenmeyen etkiler oluşturabileceğinden hat, tek tek parçalar yerine kesintisiz bir bütün olarak değerlendirilmelidir.

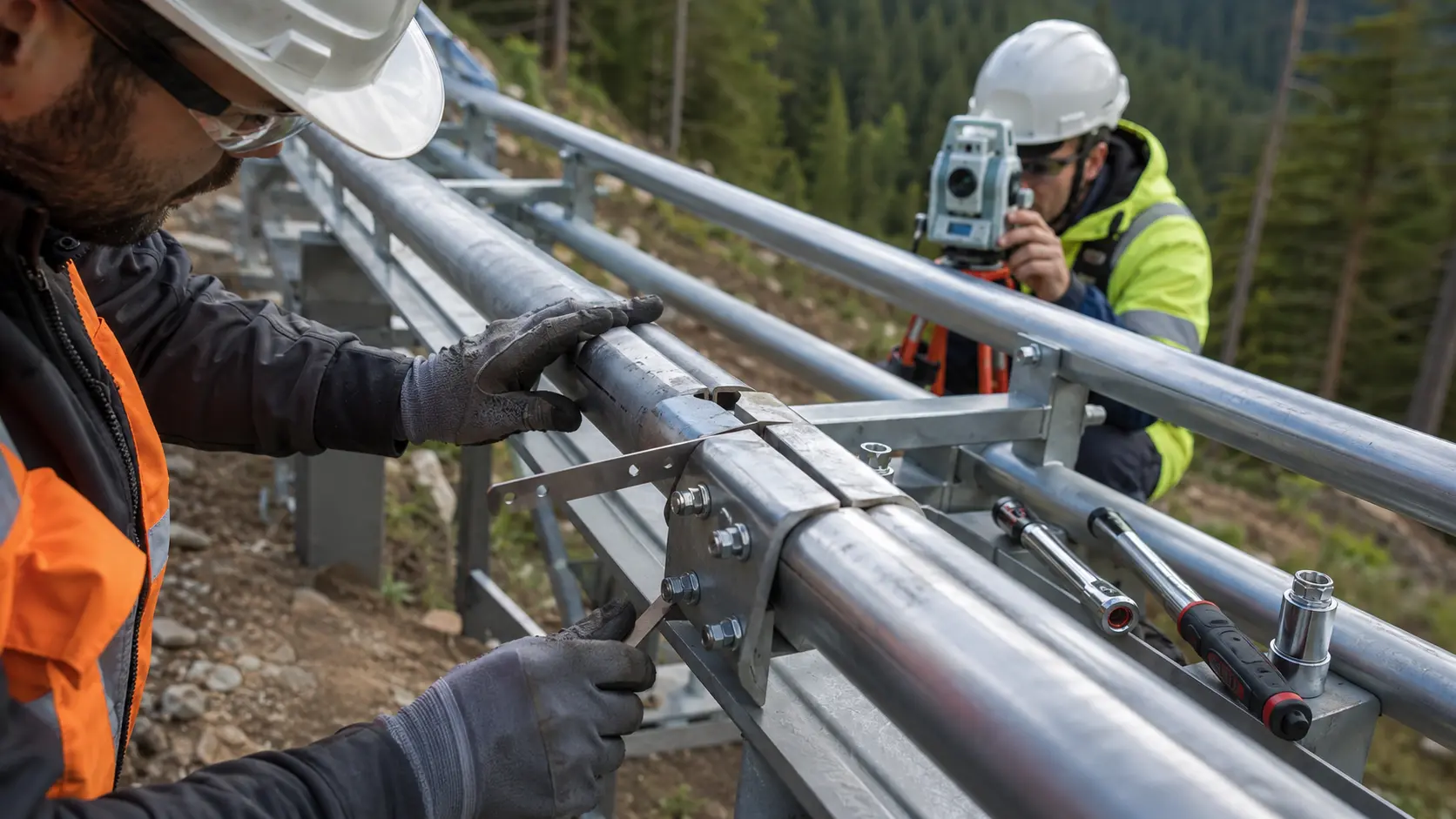

6. Ray Birleşimleri Nasıl Kontrol Edilir?

Ray birleşimleri, araç tekerleklerinin bir parçadan diğerine geçtiği kritik noktalardır. Birleşimde oluşan basamak, açıklık veya yön farkı sürüş sırasında titreşim ve darbe oluşturabilir. Bu nedenle her birleşim montaj sırasında ve nihai sıkma ya da birleştirme işleminden sonra tekrar kontrol edilir.

Bağlantı yöntemi sistem tasarımına göre cıvatalı, kaynaklı veya üreticiye özel farklı bir mekanik çözüm olabilir. Sahada bağlantı tipinin değiştirilmesi, izinsiz delik açılması, parçaların kontrolsüz şekilde ısıtılarak düzeltilmesi veya aşırı taşlama yapılması uygun bir çözüm değildir.

Birleşim kontrolünde şu soruların yanıtlanması gerekir:

• Karşılıklı ray yüzeyleri aynı doğrultuda mı?
• Çalışma yüzeyleri arasında hissedilir bir basamak var mı?
• Bağlantı elemanları doğru tip ve sınıfta mı?
• Sıkma veya kaynak işlemi onaylı prosedüre uygun mu?
• Birleşim sonrasında hat geometrisi değişmiş mi?
• Korozyon koruması yeniden tamamlanmış mı?
• Kontrol sonucu kayıt altına alınmış mı?

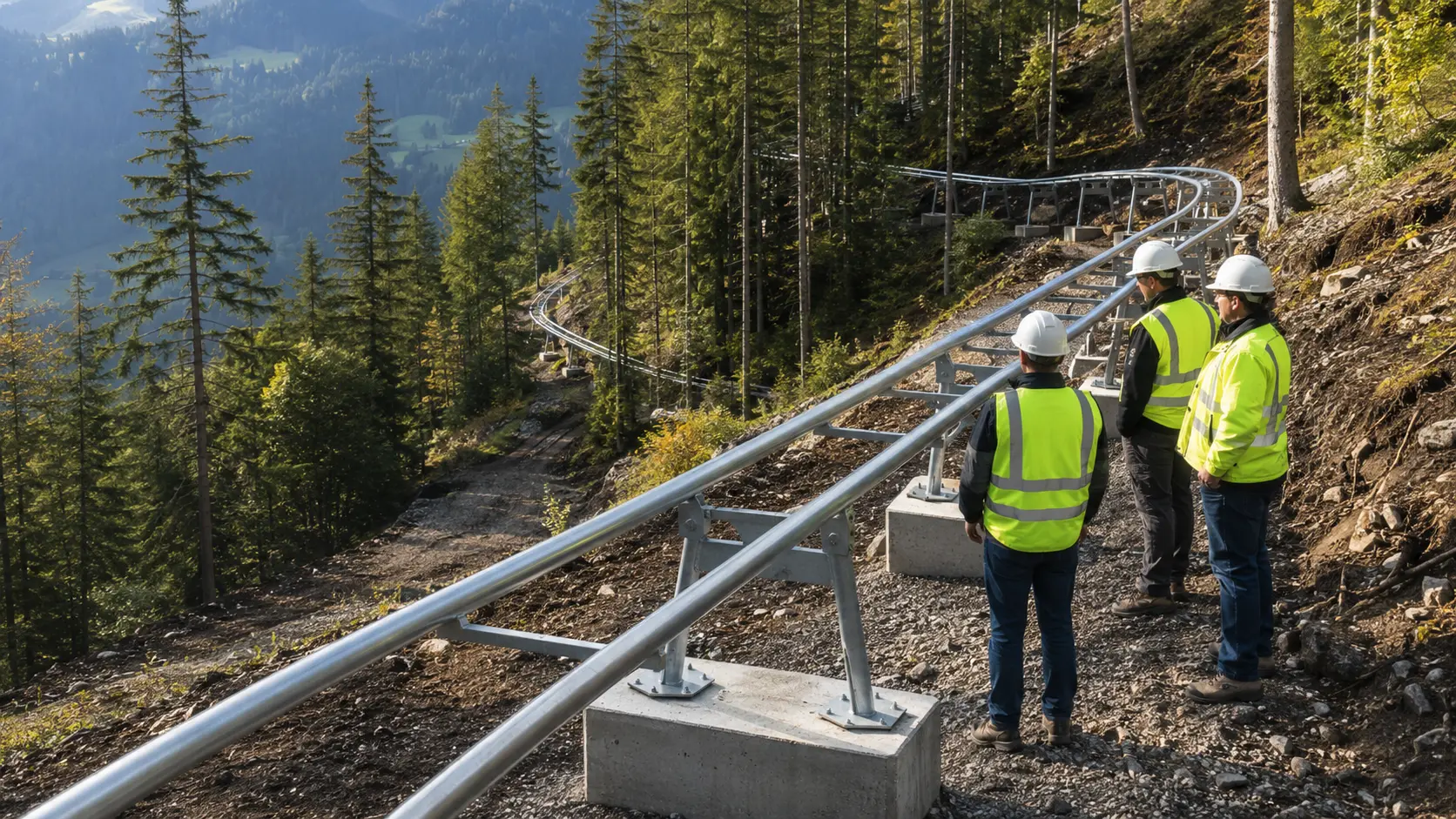

7. Hat Kontrol Süreci Nasıl Yürütülür?

Dağ kızağı hat kontrolü yalnızca montajın sonunda yapılan tek bir ölçüm değildir. Kontroller aşamalı şekilde ilerlemelidir.

Ölçüm sırasında belirlenen sapmalar kabul kriterleriyle karşılaştırılır. Tolerans dışındaki noktalar için uygunsuzluk kaydı oluşturulur ve düzeltme yöntemi onaylanır. Düzeltme tamamlandıktan sonra ilgili bölüm tekrar ölçülür.

Bu yaklaşım, sorunun hattın sonunda fark edilmesini ve çok sayıda parçanın yeniden sökülmesini önlemeye yardımcı olur.

8. Frenleme, Sensör ve Taşıma Bölgelerinin Entegrasyonu

Ray hattı tamamlanırken frenleme elemanları, sensörler, kablo güzergâhları, istasyon ekipmanları ve varsa yukarı taşıma sistemi de kontrol edilmelidir. Bu parçalar ray geometrisinden bağımsız değildir.

Frenleme elemanının projedeki konumundan sapması, sistemin amaçlanan çalışma davranışını etkileyebilir. Aynı şekilde sensörlerin montaj konumu, kabloların korunması ve bakım erişimi de devreye alma öncesinde doğrulanmalıdır.

Elektrik ve mekanik ekiplerin farklı tarihlerde çalışması gerekiyorsa arayüz sorumlulukları önceden belirlenmelidir. Sonradan açılan kontrolsüz delikler, kaynaklar veya bağlantılar ray ve taşıyıcı sistem üzerinde istenmeyen değişiklikler oluşturabilir.

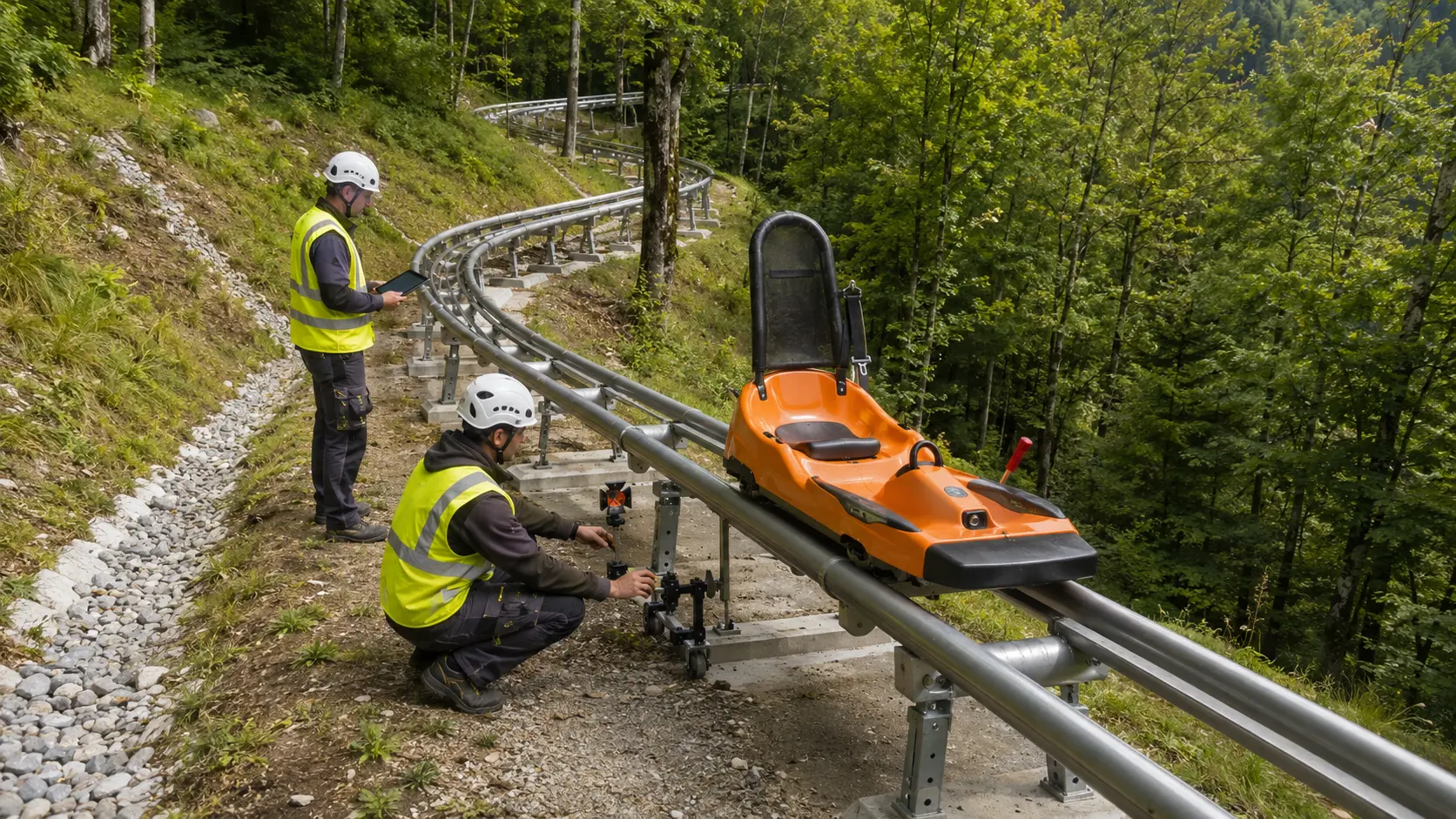

9. Test, Devreye Alma ve Bağımsız Kontrol

Nihai hat ölçümleri tamamlandıktan sonra sistem doğrudan ziyaretçi kullanımına açılmaz. Test programı; üretici talimatları, onaylı proje, geçerli mevzuat ve projeye uygulanabilir standartlar dikkate alınarak hazırlanmalıdır.

Test sürecinde genel olarak şu aşamalar bulunabilir:

1. Görsel ve mekanik montaj kontrolü
2. Hat açıklığı ve araç geçiş alanı kontrolü
3. Bağlantıların ve güvenlik elemanlarının doğrulanması
4. Kontrol ekipmanı veya test aracıyla düşük hızlı geçiş
5. Sistemin belirlenen test koşullarında denenmesi
6. Frenleme ve kontrol donanımlarının fonksiyon testi
7. Tespit edilen uygunsuzlukların giderilmesi
8. Tekrarlanan testler ve nihai kayıtların hazırlanması

ISO 17842-1:2023, kapsamındaki eğlence sistemlerinin tasarım, hesap, imalat ve kurulumuna ilişkin minimum gereklilikleri ele alır. ISO 17842-3:2022 ise tasarım, üretim ve işletme sürecindeki bağımsız kontroller için gereklilikler tanımlar.

Ancak standartların uygulanabilirliği; sistemin ürün sınıflandırmasına, kurulacağı ülkeye, sözleşme kapsamına ve yetkili denetim kuruluşunun değerlendirmesine göre doğrulanmalıdır. Bir standardın referans alınması, yerel mevzuatın veya projeye özel mühendislik hesaplarının yerine geçmez.

Kalite yönetimi ve kurumsal belgeler hakkında bilgi almak için sertifikalarımızı inceleyebilirsiniz.

10. Montaj Sonunda Hangi Belgeler Teslim Edilmelidir?

Profesyonel bir ray montajı yalnızca fiziksel parkurla değil, doğrulanabilir teknik kayıtlarla tamamlanır. İşletme ve bakım ekiplerinin ileride doğru karar verebilmesi için sahadaki son durumun belgelenmesi gerekir.

Teslim dosyasında proje kapsamına göre şu kayıtlar bulunabilir:

• Güncel as-built güzergâh çizimleri
• Temel ve ankraj ölçüm raporları
• Beton test ve kabul kayıtları
• Taşıyıcı kontrol formları
• Ray geometri ölçümleri
• Cıvata sıkma kayıtları
• Kaynak kontrol raporları
• Kaplama ve korozyon koruma kayıtları
• Parça ve ekipman seri numaraları
• Uygunsuzluk ve düzeltme kayıtları
• Test ve devreye alma raporları
• Bağımsız kontrol belgeleri
• Kullanım ve bakım dokümanları
• Personel eğitim kayıtları

Bu belgeler, ileride yapılacak periyodik kontroller için başlangıç verisi oluşturur. ISO 17842-2:2022, kapsamındaki eğlence sistemlerinin işletme, bakım, kontrol ve test süreçlerine ilişkin gereklilikleri ele alır.

Ray Montajında Sık Karşılaşılan Hatalar

Beton yeterli dayanıma ulaşmadan montaja başlamak

İş programını hızlandırmak amacıyla taşıyıcıların erken monte edilmesi temel ve ankraj bağlantıları üzerinde istenmeyen etkiler oluşturabilir. Montaj başlangıcı, proje şartnamesinde belirtilen kabul kriterlerine göre planlanmalıdır.

Taşıyıcı konumlarını sahada rastgele değiştirmek

Aplikasyonla uyuşmayan bir taşıyıcının yerini mühendislik değerlendirmesi olmadan değiştirmek, devamındaki ray geometrisini bozabilir.

Biriken toleransları gözden kaçırmak

Her parça tek başına kabul sınırında olsa bile aynı yönde biriken küçük sapmalar hattın ilerleyen bölümünde daha büyük uyumsuzluğa dönüşebilir. Bu nedenle kontrol yalnızca parça bazında değil, hat bazında yapılmalıdır.

Rayı zorlayarak bağlantıya getirmek

Ray parçalarının aşırı kuvvet uygulanarak birleştirilmesi, sistemde kalıcı gerilmeler oluşturabilir. Uyumsuzluğun nedeni taşıyıcı konumu, parça yönü veya üretim ölçüsü üzerinden araştırılmalıdır.

Drenajı montaj sonrasına bırakmak

Yüzey suyunun kontrol edilmemesi, temel çevresinde erozyon ve zemin kaybı oluşturabilir. Drenaj sistemi parkurla birlikte planlanmalıdır.

Yalnızca gözle kontrol yapmak

Bir hattın düzgün görünmesi, proje toleransları içinde olduğu anlamına gelmez. Geometrik kontroller uygun ölçüm ekipmanlarıyla yapılmalı ve sonuçlar kaydedilmelidir.

Saha değişikliklerini projeye işlememek

Onaylanmış değişiklikler as-built çizimlerine aktarılmadığında bakım ekibi ileride eski ve hatalı bilgilerle çalışabilir.

Ray Montaj Süresi Ne Kadar Sürer?

Dağ kızağı ray montajı için bütün projelere uygulanabilecek sabit bir süre bulunmaz. Parkur uzunluğu, taşıyıcı sayısı, araziye erişim, temel sistemi, hava koşulları, ekip büyüklüğü ve vinç kullanım imkânı çalışma takvimini doğrudan etkiler.

Zorlu arazilerde malzemenin montaj noktasına taşınması, rayın yerine yerleştirilmesinden daha fazla zaman alabilir. Ayrıca temel betonunun kür süresi, ölçüm kontrolleri, uygunsuzlukların giderilmesi ve bağımsız denetim takvimi de toplam süreye dahil edilmelidir.

Bu nedenle yatırım planında yalnızca “montaj günü” değil; saha hazırlığı, inşaat işleri, ölçüm, test, eğitim ve kabul aşamalarının tamamı dikkate alınmalıdır. Bütçeyi etkileyen diğer unsurlar için Dağ Kızağı Fiyatları 2026 rehberini okuyabilirsiniz.

Sıkça Sorulan Sorular

Dağ kızağı rayları her eğimli araziye monte edilebilir mi?

Hayır. Eğim tek başına yeterli değildir. Zemin yapısı, güzergâh geometrisi, güvenli açıklıklar, drenaj, erişim, çevresel koşullar ve izin süreçleri birlikte değerlendirilmelidir.

Dağ kızağı için kaç adet temel gerekir?

Temel sayısı yalnızca parkur uzunluğundan hesaplanamaz. Taşıyıcı aralıkları; sistem tasarımı, yükler, arazi geometrisi ve mühendislik hesaplarına göre belirlenir.

Ray parçaları sahada kaynaklanır mı?

Bu durum sistemin bağlantı tasarımına bağlıdır. Bazı sistemlerde kaynaklı, bazılarında cıvatalı veya özel mekanik birleşimler kullanılabilir. Sahada yalnızca onaylı projede ve montaj prosedüründe belirtilen yöntem uygulanmalıdır.

Hat kontrolü yalnızca montaj sonunda mı yapılır?

Hayır. Temel, taşıyıcı, kaba ray ayarı, nihai bağlantı ve devreye alma aşamalarında ayrı kontroller yapılmalıdır. Aşamalı kontrol, hataların erken tespit edilmesini sağlar.

Ray montajından sonra sistem hemen işletmeye açılabilir mi?

Hayır. Montajın ardından geometrik ölçümler, mekanik kontroller, fonksiyon testleri, uygunsuzlukların kapatılması ve gerekli kabul işlemleri tamamlanmalıdır.

İşletme başladıktan sonra ray hattı tekrar kontrol edilir mi?

Evet. Kontrol sıklığı ve kapsamı üretici bakım talimatı, işletme koşulları, kullanım yoğunluğu, çevresel etkiler ve uygulanabilir mevzuata göre belirlenmelidir.

Sonuç: Sağlam Bir Parkur Doğru Ölçümle Başlar

Dağ kızağı ray montajının başarısı yalnızca kullanılan çeliğin veya ray parçalarının kalitesine bağlı değildir. Temellerin doğru noktaya uygulanması, taşıyıcıların projedeki kot ve doğrultuda kurulması, ray birleşimlerinin kesintisiz bir geçiş oluşturması ve bütün hattın ölçümle doğrulanması gerekir.

Profesyonel bir uygulamada montaj ile kalite kontrol birbirinden ayrılmaz. Her aşama ölçülür, kayıt altına alınır ve bir sonraki aşamaya geçmeden önce uygunluğu doğrulanır. Böylece sahadaki son sistem, onaylı mühendislik projesiyle karşılaştırılabilir ve bakım süreci için güvenilir bir teknik arşiv oluşturulur.
